产品型号:PMT1300,PM13-01/05/10,ZBD1300
1300nm相位调制器
一、产品简介
基于直条光波导的相位调制器可以通过施加到调制器上的电信号对光波的相位进行调制。对于1300nm(O波段),我们可以提供基于退火质子交换技术制备的单偏振光波导(质子交换波导)或者基于钛扩散技术制备的双偏振光波导(钛扩散波导),其中质子交换波导相较于钛扩散波导可以承载更高的激光功率。
1300nm相位调制器可根据工作频率的不同,分为低频型相位调制器(如100MHz)和高频型相位调制器(如1GHz)。低频型相位调制器采用了高阻抗的集总式调制电极结构,适用于低调制频率(如DC~100MHz)的应用场景。高频型相位调制器则采用了50Ω阻抗的共面行波调制电极结构,适用于高调制频率(如1~10GHz)的应用场景。
1300nm相位调制器具有低插入损耗、低驱动电压、高稳定性等显著特点,可应用于光纤传感、光纤通信、微波光纤链路、激光相干合成等领域。
二、产品系列与典型指标
1、PMT1300系列【双偏振波导、低频相位调制器】
类型
指标
典型值
单位
光学指标
晶体切向
X切Y传 铌酸锂
-
波导工艺
钛扩散(双偏振)
-
工作波长
1300 nm ± 20
nm
插入损耗
≤ 4.0
dB
偏振相关损耗
≤ 1.0
dB
光回波损耗
- 45
dB
电学指标
工作频率
DC~100M
Hz
半波电压
≤ 4.0
V
RF阻抗
1M
Ω
RF接口
SMA
-
封装结构
输入光纤
单模光纤或PM1300XP保偏光纤
纤长≥ 1米、900μm松套管、FC/APC接头
-
输出光纤
单模光纤或PM1300XP保偏光纤
纤长≥ 1米、900μm松套管、FC/APC接头
-
封装管壳
K5509,PM01,PM02
-
2、ZBD1300系列【双偏振波导、低频相位调制器】
类型
指标
典型值
单位
光学指标
晶体切向
X切Y传 铌酸锂
-
波导工艺
钛扩散(双偏振)
-
工作波长
1300 nm ± 20
nm
插入损耗
≤ 4.0
dB
偏振相关损耗
≤ 1.0
dB
光回波损耗
- 45
dB
电学指标
工作频率
DC~100M
Hz
半波电压
≤ 4.0
V
RF阻抗
1M
Ω
RF接口
3 Pin
-
封装结构
输入光纤
长飞PM1016-E小模场保偏光纤,裸纤
-
输出光纤
长飞PM1016-E小模场保偏光纤,裸纤
-
封装管壳
K5509
-
3、PMT13系列【双偏振波导、高频相位调制器】
类型
指标
典型值
单位
光学指标
晶体切向
X切Y传 铌酸锂
-
波导工艺
钛扩散(双偏振)
-
工作波长
1300 nm ± 20
nm
插入损耗
≤ 4.0
dB
偏振相关损耗
≤ 1.0
dB
光回波损耗
- 45
dB
电学指标
工作频率
1.0
5.0
10.0
GHz
半波电压
≤ 4.0
≤ 5.0
≤ 6.0
V
RF阻抗
50
Ω
RF接口
SMA
-
封装结构
输入光纤
单模光纤或PM1300XP保偏光纤
纤长≥ 1米、900μm松套管、FC/APC接头
-
输出光纤
单模光纤或PM1300XP保偏光纤
纤长≥ 1米、900μm松套管、FC/APC接头
-
封装管壳
PM02
-
4、可定制选项
定制项目
可选参数
备注
低插入损耗
≤ 3.0 dB
低半波电压
≤ 2.5 V
仅针对PM1300系列
光纤对轴角度
45°
耦合处慢轴与晶片对轴角度
光纤套管
无(裸纤)
光纤接头
裸纤,FC/UPC,LC/PC或APC等
三、封装规格

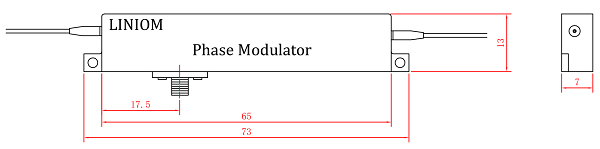

(1)K5509型
(2)PM01型管壳
(3)PM02型管壳
